在電子制造領域，PCB（印刷電路板）與PCBA（印刷電路板組裝）是兩個高頻術語，雖僅一字之差，卻代表著電子產品從“基礎框架”到“功能模塊”的關鍵跨越。對于行業從業者而言，清晰理解二者的本質區別，不僅能優化生產流程、把控產品質量，更能精準匹配自身業務需求。作為專注SMT貼片與PCBA制造的1943科技，我們將從定義、工藝、功能及應用場景四大維度，為您深度剖析PCB與PCBA的核心差異。

一、定義與本質：從“裸板”到“功能模塊”的質變

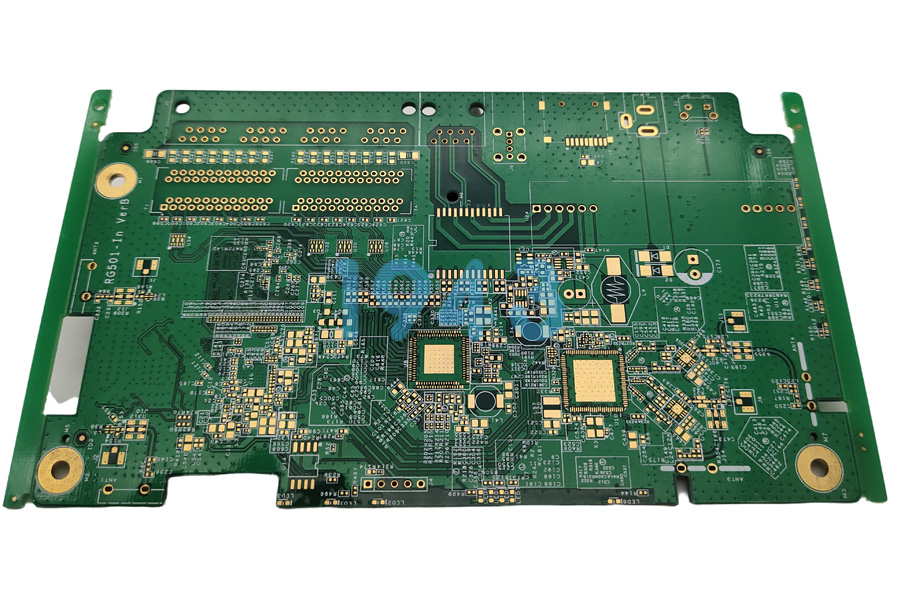

PCB（Printed Circuit Board，印刷電路板）是電子元器件的基礎載體，由絕緣基材（如FR-4）與導電銅箔電路構成，通過蝕刻、鉆孔、鍍銅等工藝形成“空板”——僅具備電路連接功能，無任何電子元器件。它如同建筑的“地基”，為后續元器件安裝提供物理支撐與電氣互聯路徑。

PCBA（Printed Circuit Board Assembly，印刷電路板組裝）則是PCB的“功能升級版”。它以PCB為基礎，通過SMT（表面貼裝技術）或DIP（通孔插裝技術）等工藝，將電阻、電容、芯片等電子元器件精準貼裝、焊接到PCB上，并經過功能測試、老化測試等環節，最終形成具備特定電子功能的完整模塊。PCBA是電子產品的“核心功能體”，直接決定設備的性能與可靠性。

二、制造工藝：從“電路成型”到“全流程組裝”的跨越

PCB的制造聚焦“電路圖案的實現”，核心流程包括：電路設計（根據原理圖繪制版圖）→ 基材制備（銅箔與絕緣層壓合）→ 蝕刻（去除多余銅箔形成線路）→ 鉆孔（為元器件引腳或?qū)娱g連接打孔）→ 鍍銅（增強孔壁導電性）→ 后續處理（清洗、檢驗、切割）。其本質是“從無到有”創造電路載體，技術重點在于線路精度與基材穩定性。

PCBA的制造則是“從板到模塊”的全流程組裝，核心環節包括：元器件采購（根據BOM清單篩選合格元件）→ SMT貼片（通過貼片機將無引腳元件精準放置于PCB焊盤）→ DIP插件（手工或自動插裝有引腳元件）→ 焊接（回流焊/波峰焊固定元件）→ 測試（AOI光學檢測、功能測試確保性能）→ 包裝。其中，SMT作為PCBA的關鍵工藝，通過高精度貼片與回流焊，實現了元器件的高密度、小型化貼裝，是現代電子制造效率與質量的核心保障。

三、功能定位：從“連接載體”到“功能實現”的升級

PCB的核心功能是“提供電氣連接與機械支撐”。它本身不具備任何電子功能，僅作為元器件的“安裝平臺”——例如，一塊手機主板的PCB，僅布滿了連接處理器、內存、傳感器的線路，若未安裝元器件，只是一塊“空板”。

PCBA的核心功能則是“實現具體電子功能”。通過元器件與PCB的協同，PCBA成為電子產品的“功能心臟”：例如，同一塊手機主板PCBA，貼裝處理器后具備數據處理功能，貼裝射頻芯片后實現通信功能，貼裝電源管理芯片后完成供電管理。PCBA的性能直接決定電子設備的功能完整性與可靠性。

四、應用場景：從“中間產品”到“核心組件”的角色差異

PCB作為“中間產品”，主要應用于電子制造的“上游環節”——例如，PCB廠根據客戶設計圖紙生產裸板，作為原材料供應給PCBA廠。其應用范圍覆蓋所有電子設備，但需進一步組裝才能發揮作用。

PCBA作為“核心組件”，直接應用于電子產品的“終端環節”。它是各類電子設備的“功能模塊”，如工業控制設備的主板、通信設備的射頻板、醫療儀器的信號處理板等。PCBA的質量直接影響終端設備的性能與壽命，因此對制造工藝（如SMT精度、焊接可靠性）與測試標準（如高溫老化、振動測試）要求極高。

結語：理解差異，方能精準布局電子制造

PCB與PCBA的差異，本質是電子制造從“基礎載體”到“功能模塊”的價值鏈分工。對于品牌方而言，選擇PCB還是PCBA，取決于自身需求：若僅需電路設計與基材，可采購PCB；若需直接獲得功能模塊，則需選擇PCBA。

作為深耕SMT貼片與PCBA制造的1943科技，我們深知：SMT是PCBA的“核心工藝”，而PCBA的質量依賴于對PCB與SMT的精準把控。我們通過高精度貼片設備、嚴格的焊接工藝與全流程測試，確保每一塊PCBA從“裸板”到“功能模塊”的蛻變，為電子制造企業提供可靠的一站式服務。

理解PCB與PCBA的區別，是優化電子制造流程的第一步。1943科技愿與您攜手，以專業SMT技術與PCBA制造能力，助力您的產品從“設計”到“量產”的高效落地。
