SMT貼片加工（表面貼裝技術）是電子組裝行業里最流行的一種技術和工藝，它是一種將無引腳或短引線表面組裝元器件安裝在印制電路板（PCB）表面的電路裝連技術。作為現代電子制造的核心環節，SMT貼片加工通過精準的工藝控制和先進的設備，實現了電子產品的高密度、小型化和高性能。

01 SMT貼片加工的基本概念與技術優勢

SMT是（Surface Mounted Technology）的縮寫，中文稱為表面貼裝技術或表面安裝技術。與傳統的通孔插裝技術不同，SMT無需對印制板鉆插裝孔，直接將表面組裝元器件（SMC/SMD）安放在PCB表面，通過再流焊或浸焊等方法實現焊接組裝。

這項技術具有顯著的優點：組裝密度高，貼片元件的體積和重量只有傳統插裝元件的1/10左右，采用SMT后電子產品體積可縮小40%-60%，重量減輕60%-80%。

同時，SMT還提供了高可靠性和強大的抗振能力，焊點缺陷率低，高頻特性好，并減少了電磁和射頻干擾。

SMT技術易于實現自動化，大幅提高生產效率，降低成本達30%-50%，節省材料、能源、設備、人力、時間等資源。正是這些優勢使得SMT成為現代電子制造不可或缺的工藝。

02 SMT貼片加工的核心工藝流程

SMT貼片加工的基本工藝構成要素包括絲印（或點膠）、貼裝（固化）、回流焊接、清洗、檢測和返修。

錫膏印刷

錫膏印刷是SMT生產線的首道工序，其作用是將焊膏或貼片膠漏印到PCB的焊盤上，為元器件的焊接做準備。焊膏是由合金粉末、糊狀焊劑和一些添加劑混合而成的具有一定黏性和良好觸變特性的膏狀體。

所用設備為絲印機（絲網印刷機），位于SMT生產線的最前端。鋼網設計需匹配PCB焊盤布局，其厚度通常控制在0.10-0.15mm范圍，確保錫膏轉移量滿足0402、0201等微型元件需求。

元件貼裝

貼裝環節的作用是將表面組裝元器件準確安裝到PCB的固定位置上。現代高速貼片機通過真空吸嘴系統與高分辨率視覺定位協同工作，可完成0201級別微型元件的精準拾取與放置。

為確保貼裝質量，需重點控制三項核心參數：貼裝壓力、貼裝高度及貼裝速度。行業標準規定，貼片機應實現±30μm的重復定位精度，且每小時拋料率需低于0.01%。

回流焊接

回流焊接是通過重新熔化預先分配到印制板焊盤上的膏裝軟釬焊料，實現表面組裝元器件焊端或引腳與印制板焊盤之間機械與電氣連接的軟釬焊。

合理的溫度曲線設置是保證回流焊質量的關鍵。典型溫度曲線需包含預熱區、恒溫區、回流區及冷卻區四個階段。回流區峰值溫度需根據錫膏類型設定（無鉛錫膏通常235-245℃），持續時間控制在30-60秒以確保錫膏充分潤濕焊盤。

檢測與返修

檢測環節的作用是對組裝好的PCB板進行焊接質量和裝配質量的檢查。所用設備有放大鏡、顯微鏡、在線測試儀（ICT）、飛針測試儀、自動光學檢測（AOI）、X-RAY檢測系統、功能測試儀等。

AOI技術通過高精度圖像采集與智能算法分析，系統化篩查焊接后PCB組件的工藝缺陷，檢測精度可達±25μm。

返修是對檢測出現故障的PCB板進行返工，所用工具為烙鐵、返修工作站等，可配置在生產線中任意位置。

03 SMT貼片加工的先進工藝技術

高精度錫膏印刷技術

現代SMT生產中的錫膏印刷技術已實現高度精密化。通過鋼網張力檢測（建議≥40N/cm²）、刮刀壓力校準（范圍30-60N）及印刷速度控制（10-30mm/s），可確保錫膏厚度均勻性。

完成印刷后，三維錫膏檢測儀（SPI）將自動掃描錫膏沉積狀態，依據預設的厚度公差（±15μm）、覆蓋面積（≥85%）及形狀完整性進行實時判定。這種精準控制有效避免了批量性焊接缺陷的產生。

精密貼裝技術

隨著電子元件小型化發展，精密貼裝技術日益重要。對于BGA、QFN等特殊封裝器件，現代貼裝設備需搭載3D激光檢測模塊實時修正共面性偏差。

針對0201以下微型元件，需將貼裝偏移量控制在±0.03mm以內，以確保焊接質量的可靠性。視覺對位系統的精度提升和算法優化，使現代貼片機能夠處理更復雜、更精密的封裝元件。

回流焊接溫度控制技術

回流焊接是SMT貼片加工的核心工序，其溫度曲線的精準控制直接影響焊點質量與器件可靠性。先進的回流焊設備采用多個獨立溫區，實現對溫度曲線的精確控制。

通過熱電偶實時監測爐溫，并依據BGA、QFN等不同封裝器件的熱容差異調整各區參數，可防止立碑、虛焊或元件熱失效等問題。這種精細化的溫度管理是確保焊接一致性的關鍵。

04 SMT貼片加工的質量控制體系

SMT貼片加工的質量控制是全過程、全方位的管理體系，涵蓋從原材料到成品的每一個環節。

來料檢驗需依據行業標準對PCB基板、元器件及錫膏進行外觀、尺寸與性能測試，確保材料符合工藝要求。對于存儲時間超過24小時的PCB，必須執行真空烘烤流程，在125±5℃環境下持續2-4小時，消除基材內部吸收的濕氣，防止回流焊時出現爆板現象。

生產過程中，通過統計過程控制（SPC）? 系統實時監控鋼網印刷的錫膏厚度、貼裝精度及回流焊溫度曲線（峰值溫度215-245℃），避免偏移或冷焊問題。

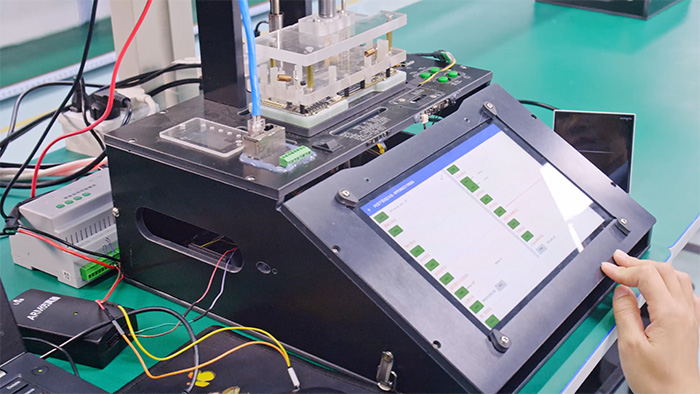

檢測環節采用多光譜成像技術，可識別焊點虛焊、偏移、橋接等多種缺陷，檢測精度達99.5%以上。功能測試則需結合在線測試（ICT）與功能測試（FCT）雙重驗證，確保電路導通性與產品可靠性。

建立完整的追溯體系，通過MES系統記錄工藝參數與檢測數據，實現問題批次快速定位與工藝優化迭代，最終達成客戶要求的質量目標。

05 特殊工藝與應對策略

雙面組裝工藝

對于高密度電子組裝，常采用雙面貼裝工藝。此工藝需要精確控制兩次回流焊接的溫度曲線，確保已焊接一面在第二次回流過程中不受影響。

具體流程為：來料檢測 => PCB的A面絲印焊膏 => 貼片 => 烘干 => A面回流焊接 => 翻板 => PCB的B面絲印焊膏 => 貼片 => 烘干 => B面回流焊接 => 清洗 => 檢測 => 返修。

此工藝適用于在PCB兩面均貼裝有PLCC等較大的SMD時采用。

混裝工藝

當PCB上同時存在表面貼裝元件和通孔插裝元件時，需要采用混裝工藝。根據元件類型和數量的不同，可選擇先貼后插或先插后貼的工藝路線。

混裝工藝需要綜合考慮焊接順序、熱沖擊和工藝兼容性等因素，以確保所有元件都能獲得可靠的焊接連接。

薄膜線路SMT工藝

對于銀漿在PET上印刷的薄膜線路，SMT貼片有兩種工藝工法：傳統工藝工法即3膠法(紅膠、銀膠、包封膠)或2膠法（銀膠、包封膠)，以及新工藝即1膠法。

1膠法采用一種新型導電膠，完全具有錫膏的導電性能和工藝性能，使用時完全兼容現行的SMT刷錫膏作業法，無需添加任何設備，簡化了工藝流程，提高了生產效率。

隨著電子設備向小型化、高性能方向發展，SMT貼片加工技術也在不斷進步。現代SMT生產線通過自動化設備與智能算法的深度融合，建立起標準化的工藝數據庫與實時反饋機制，實現規模化生產與定制化需求的平衡。

作為專業的SMT貼片加工廠家，1943科技始終致力于追蹤行業最新技術動態，不斷優化工藝流程，提升產品質量與可靠性，為客戶提供高品質的SMT貼片加工服務。如果您有SMT貼片加工的需求，歡迎隨時聯系我們，我們將為您提供詳細的方案和報價。
