一、SMT貼片加工概述

SMT貼片加工（Surface Mount Technology）是現代電子制造的核心工藝，通過自動化設備將電子元器件精準貼裝到PCB表面，實現高密度、高可靠性的電子產品組裝。1943科技作為行業領先的SMT貼片加工廠，嚴格遵循國際標準，為客戶提供高精度、高效率的一站式貼片加工服務。

二、SMT貼片加工完整工藝流程

1. PCB來料檢驗

• 外觀檢查：檢查PCB表面是否有劃痕、氧化、污染等缺陷
• 尺寸測量：確保PCB尺寸、厚度符合設計要求
• 翹曲度檢測：控制PCB翹曲度在0.75%以內
• 可焊性測試：驗證焊盤可焊性，確保焊接可靠性

2. 錫膏印刷工藝

• 鋼網制作：根據PCB設計定制激光切割不銹鋼網板
• 錫膏選擇：選用無鉛錫膏（Sn96.5/Ag3/Cu0.5）或有鉛錫膏（Sn63/Pb37）
• 印刷參數：
  • 刮刀壓力：0.5-1.5kg/cm²
  • 印刷速度：10-50mm/s
  • 脫模速度：0.5-2mm/s

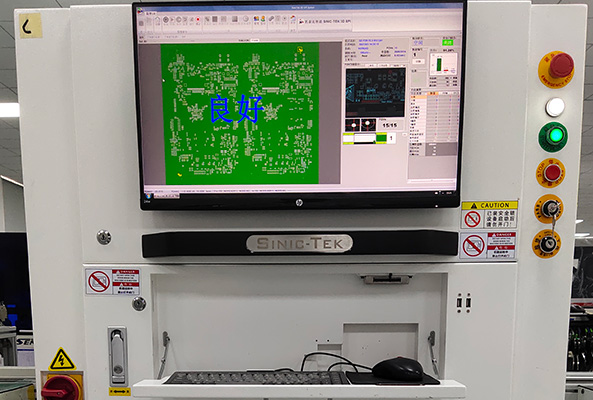

• SPI檢測：使用3D錫膏檢測儀檢查印刷質量，確保體積、面積、高度符合標準

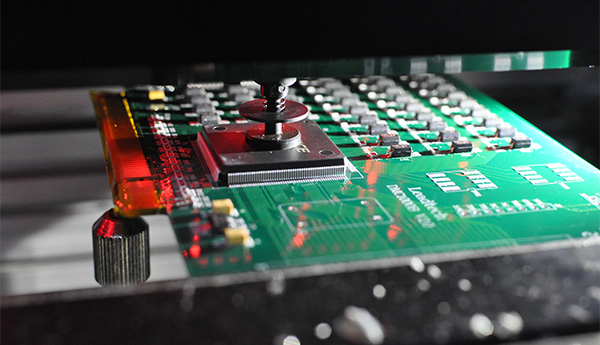

3. 元器件貼裝工藝

• 程序編制：根據BOM和坐標文件編寫貼片程序
• 首件確認：貼裝首件并進行全面檢查
• 貼片順序：遵循先小后大、先低后高原則
• 精度控制：
  • 0201元件：±0.03mm
  • BGA器件：±0.3mm
  • 細間距IC：±0.3mm

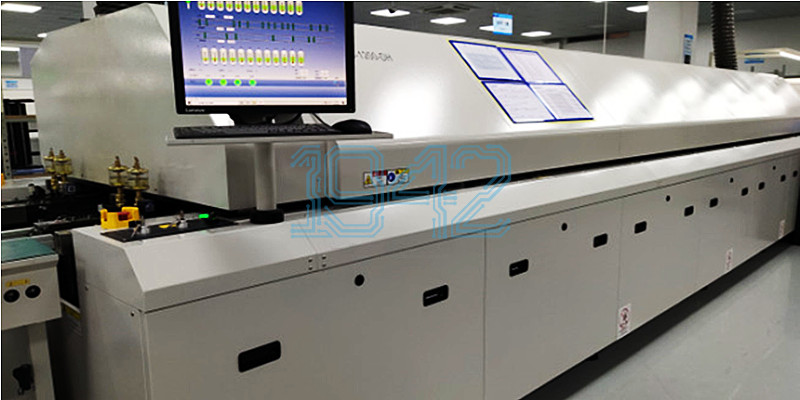

4. 回流焊接工藝

• 溫度曲線設置：
  • 預熱區：室溫至150℃，升溫速率1-3℃/s
  • 保溫區：150-183℃，時間60-120s
  • 回流區：峰值溫度235-245℃（無鉛），215-225℃（有鉛）
  • 冷卻區：降溫速率2-4℃/s
• 爐溫監控：實時監測爐內溫度，確保工藝穩定性

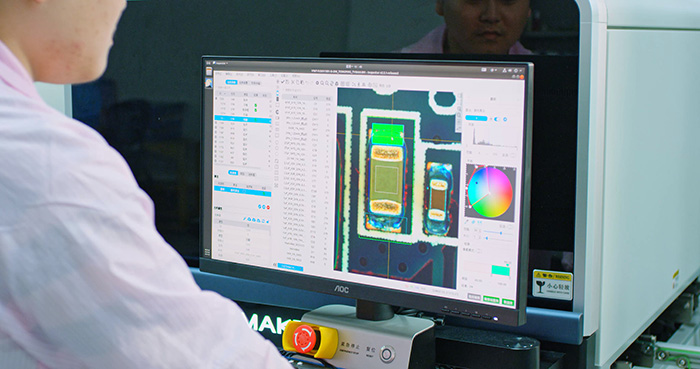

5. AOI自動光學檢測

• 檢測項目：
  • 元件缺失、錯位、反向
  • 焊接缺陷：虛焊、連錫、少錫
  • 極性元件方向檢查
• 檢測精度：可檢測0201元件，誤判率＜0.5%
• 數據追溯：保存檢測圖像和數據，便于質量追溯

6. 返修工藝（如需要）

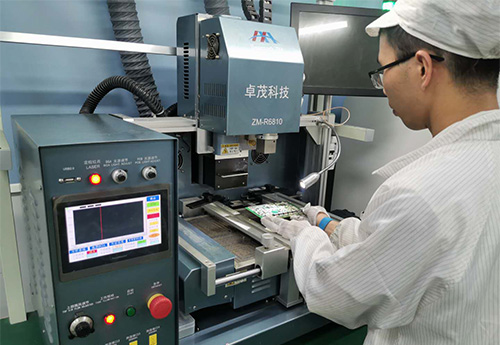

• BGA返修：使用熱風返修臺，溫度精確控制
• 精密元件返修：采用顯微鏡輔助操作
• 焊盤修復：專業工具修復損壞焊盤
• 二次回流：嚴格控制返修后的回流參數

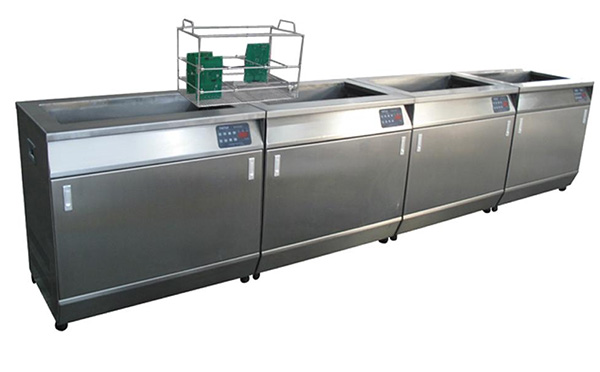

7. 清洗工藝

• 清洗方式：噴淋清洗、超聲波清洗或手工清洗
• 清洗劑選擇：環保型清洗劑，符合RoHS要求
• 清潔度標準：離子污染度＜1.56μg/cm²（NaCl當量）
• 干燥處理：熱風干燥，確保無殘留水分

8. 最終檢驗

• 外觀檢查：100%目檢，IPC-A-610標準
• 功能測試：根據客戶要求定制測試方案
• 包裝出貨：防靜電包裝，符合運輸要求

三、SMT貼片加工關鍵控制點

1. 環境控制

• 溫度：22±3℃
• 濕度：40-60%RH
• 潔凈度：10萬級潔凈車間
• 靜電防護：全車間防靜電系統

2. 工藝優化要點

• 鋼網設計：開口尺寸、形狀優化
• 錫膏管理：嚴格控制使用時間和溫度
• 貼片壓力：根據元件類型調整貼裝壓力
• 爐溫曲線：定期驗證和優化

3. 常見缺陷預防

• 立碑現象：優化焊盤設計，控制錫膏量
• 虛焊問題：確保元件和PCB可焊性
• 連錫缺陷：調整鋼網開口和印刷參數
• BGA空洞：優化回流曲線，控制預熱時間

四、SMT貼片加工能力參數

五、質量控制體系

1943科技建立了完善的質量管理體系：

• IQC來料檢驗：確保所有物料符合要求
• IPQC過程巡檢：每2小時巡檢一次
• FQA最終檢驗：出貨前100%檢驗
• 可靠性測試：抽樣進行老化、跌落等測試
• 質量追溯：完整記錄生產數據，可追溯至每道工序

六、選擇專業SMT貼片加工廠的優勢

1. 設備先進：高精度貼片機、3D-SPI、AOI、X-ray等設備
2. 經驗豐富：10+年SMT加工經驗
3. 交期保障：標準產品3-5天交貨
4. 成本控制：規模化生產降低制造成本
5. 技術支持：提供DFM可制造性分析

七、總結

SMT貼片加工是技術密集型工藝，需要嚴格的工藝控制和質量管理。1943科技憑借先進的設備、成熟的工藝和專業的團隊，為客戶提供高品質的SMT貼片加工服務。我們持續優化工藝流程，提升生產效率，助力客戶產品快速上市。 選擇1943科技，選擇專業SMT貼片加工保障！ 立即聯系我們，獲取免費技術咨詢和報價方案！
